Q1: What is the operating frequency range of this amplifier?

A: It operates from 100 MHz to 6200 MHz.

Q2: How much power does the amplifier output?

A: It provides a maximum of 110 watts RF output.

Q3: What are common use cases for this amplifier?

A: It’s widely used in military communication, RF jamming, signal testing, and emergency broadcast systems.

Q4:How to ensure product quality after receiving goods?

A:Provide after-sales service. Unless the quality problem is caused by human factors, the warranty period is one year after receipt.

100～6200MHz 100W High Gain Solid State High Gan Power Amplifier

FUNKTIONELLE MERKMALE
PARAMETERANZEIGEN
HERUNTERLADEN
APPLICATION SCENARIOS

Funktionalität Merkmale

the smallest volume 、 zoom in to 100W 、the smallest current to realize 50%-55% efficiency.
develop three types of source:LORA(Long Range Same Frequency Interference) source.
Dieses Verstärkermodul verwendet die neuesten Hochleistungs-RF-GaN-Transistoren.
Dieser Verstärker ist zum Stören geeignet.

100～6200MHz 100W High Gain Solid State High Gan Power Amplifier

Parameter Indikatoren

Electrical Specifications @ V_DC=24-32V（Wide voltage input）, T_C=50°C, 50W System

PARAMETER	EINHEIT	MIN	TYP	MAX	SYMBOL
Betriebsfrequenz	MHz	100	-	6000	F_O
Betriebsbandbreite	MHz	-	300	-	BW
Peak Output Power @CW Signal	W	-	100	-	PSAT
Eingangsleistung	dBm	-	-	-	STIFT
Maximum Input Power @Without Damage	dBm		-	-	PIN, MAX
Power Gain @Input Power 0dBm	dB	-	50 ± 3	-	G_P
Gain Flatness @Input Power 0dBm	dB	-	-	±1	∆G_P
Effizienz	%	50	52	55	EFF
Harmonics 1 to N @Output Power100W	dBc	12	13	15	H_N
Störpegel	dBc	60	-	-	Sporn
Eingangs-VSWR	dB	-	-	-	Stehwellenverhältnis (VSWR)
Ausgangs-VSWR	dB	-	-	2:1	Stehwellenverhältnis (VSWR)
Betriebsspannung	V	24	28	32	VDC
Current Consumption @Output Power100W	A	-	7.0	-	IDC

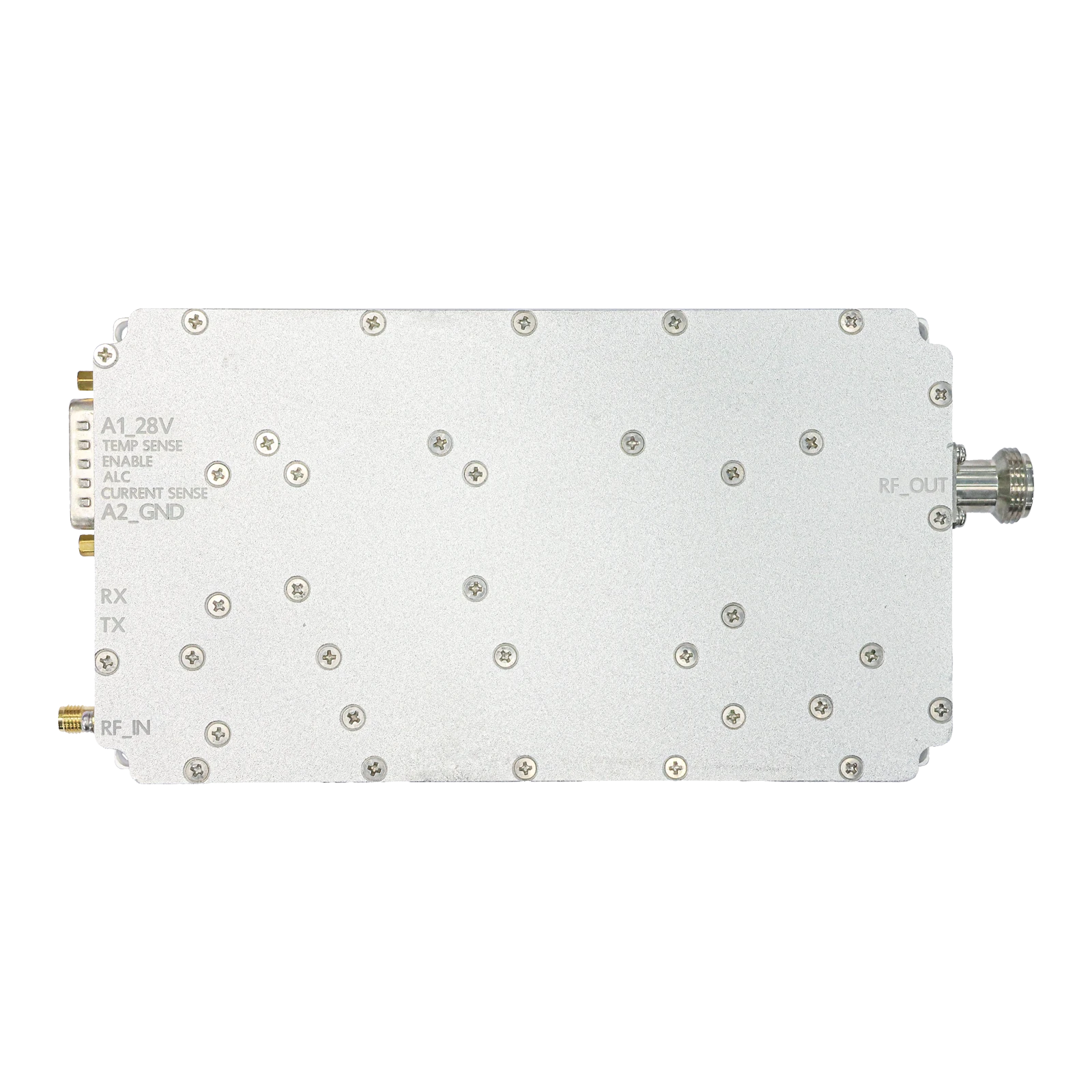

DC INTERFACE CONNECTOR – [Hybrid D-Sub 6-Pin, Male]

Pin#	Description	Specifications
1	A1_28V	+28VDC
2	TEMP	Analog voltage relative to Module’s Temperature@10mV/°C
3	Enable	3.3-5V
4	ALC	Automatic Level Control
2	CURR	Analog voltage relative to IDD@100mV per Ampere
6	A2_GND	Ground

Herunterladen Ressourcen

100～6200MHz 100W

HERUNTERLADEN

Application Scenarios

Customized development of 100～6200MHz 100Watt amplifier,

unified size, support mass production

We Enable Powerful Frequency

Signal Amplifier with GaN Efficiency

Professionally support robust RF operations across the 100～6200 MHz narrowband band with compact, high-gain amplification.

100～6200Mhz 100w Power Amplifier FAQ

F1: Was ist der Betriebsfrequenzbereich dieses Verstärkers?

A: It operates from 100 MHz to 6200 MHz.
F2: Wie viel Leistung gibt der Verstärker ab?

A: It provides a maximum of 110 watts RF output.
Q3: What are common use cases for this amplifier?

A: Es wird häufig in der militärischen Kommunikation, zum Stören von HF-Signalen, bei Signaltests und in Notfall-Rundfunksystemen verwendet.
Q4:How to ensure product quality after receiving goods?

A:Provide after-sales service. Unless the quality problem is caused by human factors, the warranty period is one year after receipt.

Behalten Sie in Berühren

Unsere Fähigkeiten kommen weltweit zum Schutz von Militär, Behörden, Strafverfolgungsbehörden, kritischer Infrastruktur, Unternehmen und VIPs zum Einsatz. Dank unseres Ingenieurteams bieten wir unseren Kunden maßgeschneiderte Lösungen und Standardprodukte für eine Vielzahl von terrestrischen, maritimen und luftgestützten Plattformen.
