Q1: What is the operating frequency range of this amplifier?

A: It operates from 100 MHz to 400 MHz.

Q2: How much power does the amplifier output?

A: It provides a maximum of 50 watts RF output.

A: The module uses high-performance Gallium Nitride (GaN) solid-state technology.

A: It’s widely used in military communication, RF jamming, signal testing, and emergency broadcast systems.

A: Yes, the module includes protections for over-temperature, over-voltage, and high VSWR conditions.

機能的特徴

the smallest volume 、 zoom in to 100W 、the smallest current to realize 50%-55% efficiency.
develop three types of source:LORA(Long Range Same Frequency Interference) source.

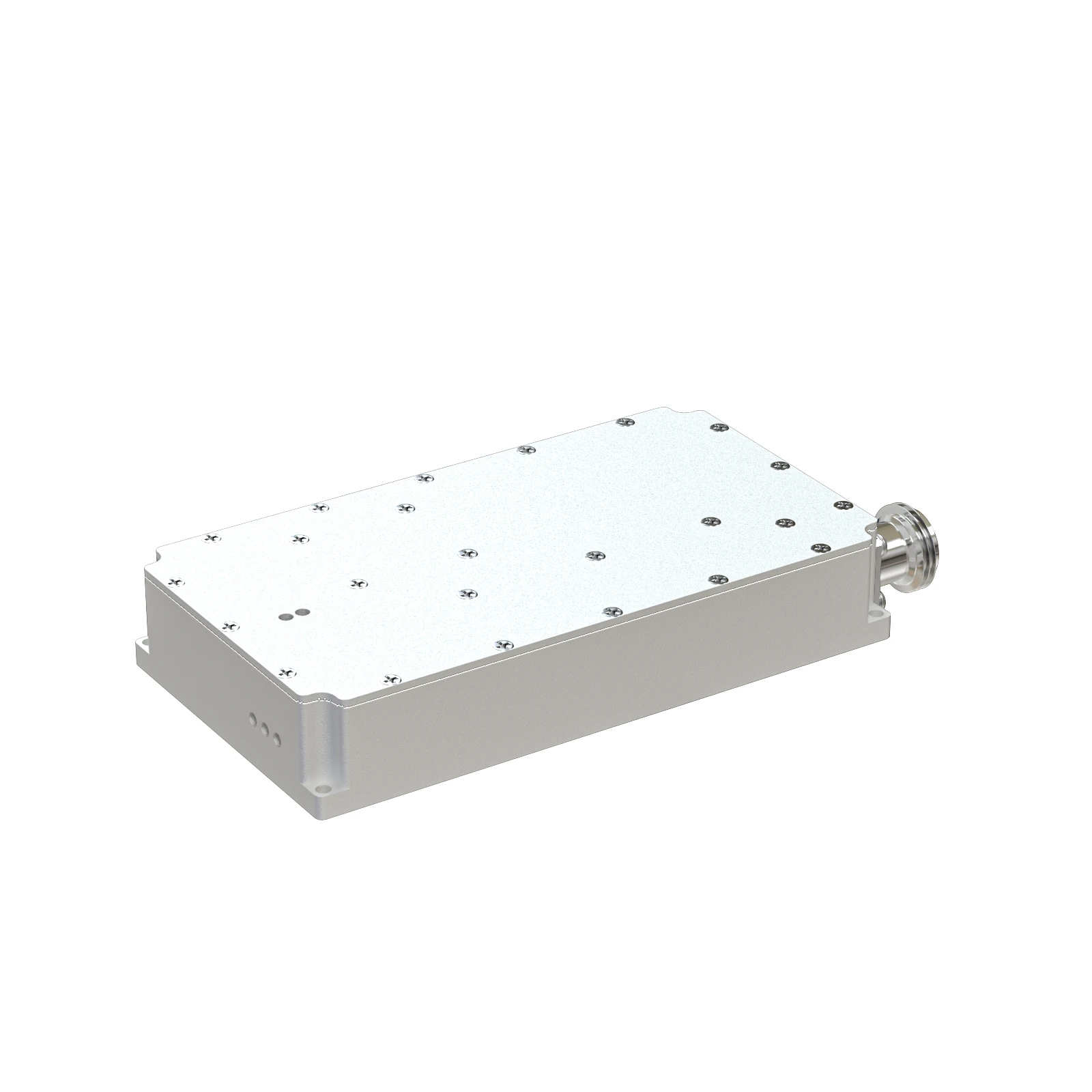

このアンプモジュールは、最新の高出力 RF GaN トランジスタを採用しています。
このアンプは妨害電波に適しています。

パラメータ指標

パラメータ	ユニット	分	タイプ	マックス	シンボル L
動作周波数	MHz	100	-	400	F_O
動作帯域幅	MHz	-	300	-	白黒
ピーク出力 @CW信号	W	-	100	-	PSAT
入力電力	dBm	-	-	-	ピン
最大入力電力 @損傷なし	dBm		-	-	ピン、マックス
パワーゲイン @入力電力 0dBm	デシベル	-	50±3	-	G_P
ゲイン平坦性 @入力電力 0dBm	デシベル	-	-	±1	▲G_P
効率	%	50	52	55	EFF
倍音1～N 出力100W	dBc	12	13	15	H_N
スプリアスレベル	dBc	60	-	-	拍車
入力VSWR	デシベル	-	-	-	VSWR
出力VSWR	デシベル	-	-	2:1	VSWR
動作電圧	V	24	28	32	VDC
Current Consumption @Output Power100W	A	-	6	-	IDC

ダウンロードリソース

Application Scenarios

Customized development of 100-400/400-700/700-1100MHz 100Watt amplifier,

unified size, support mass production

Professionally support robust RF operations across the 100–400/400-700/700-1100 MHz band with compact, high-gain amplification.

Q1: このアンプの動作周波数範囲はどれくらいですか?

A: 100 MHz ～ 400 MHz で動作します。
Q2: アンプはどれくらいの電力を出力しますか?

A: 最大 50 ワットの RF 出力を提供します。
Q3: アンプの設計にはどのような技術が使用されていますか?

A: このモジュールは、高性能の窒化ガリウム (GaN) ソリッドステートテクノロジーを採用しています。
Q4: このアンプの一般的な使用例は何ですか?

A: 軍事通信、RF 妨害、信号テスト、緊急放送システムに広く使用されています。
Q5: 保護機能は組み込まれていますか?

A: はい、モジュールには過熱、過電圧、高 VSWR 状態に対する保護機能が備わっています。
