Q1: What is the operating frequency range of this amplifier?

A: It operates from 100 MHz to 400 MHz.

Q2: How much power does the amplifier output?

A: It provides a maximum of 50 watts RF output.

A: The module uses high-performance Gallium Nitride (GaN) solid-state technology.

A: It’s widely used in military communication, RF jamming, signal testing, and emergency broadcast systems.

A: Yes, the module includes protections for over-temperature, over-voltage, and high VSWR conditions.

機能的特徴

VSWR、FWD、TEMP、CURR.
develop three types of source:LORA(Long Range Same Frequency Interference) source.
このアンプモジュールは、最新の高出力 RF GaN トランジスタを採用しています。
このアンプは妨害電波に適しています。

パラメータ指標

Electrical Specifications @ V_DC=24-32V（Wide voltage input）, T_C=50°C, 50W System

パラメータ	ユニット	分	タイプ	マックス	シンボル
動作周波数 range	MHz	100	-	6000	F_O
動作帯域幅	MHz	-	150	-	白黒
Peak Output Power @CW Signal	W	-	50	-	PSAT
入力電力	dBm	-	-	-	ピン
Maximum Input Power @Without Damage	dBm		-	-	ピン、マックス
Power Gain @Input Power 0dBm	デシベル	-	47±3	-	G_P
Gain Flatness @Input Power 0dBm	デシベル	-	-	±1	∆G_P
効率	%	50	52	55	EFF
Harmonics 1 to N @Output Power 50W	dBc	12	13	15	H_N
スプリアスレベル	dBc	60	-	-	拍車
入力VSWR	デシベル	-	-	-	VSWR
出力VSWR	デシベル	-	-	2:1	VSWR
動作電圧	V	24	28	32	VDC
Current Consumption @Output Power50W	A	-	3.5	-	IDC

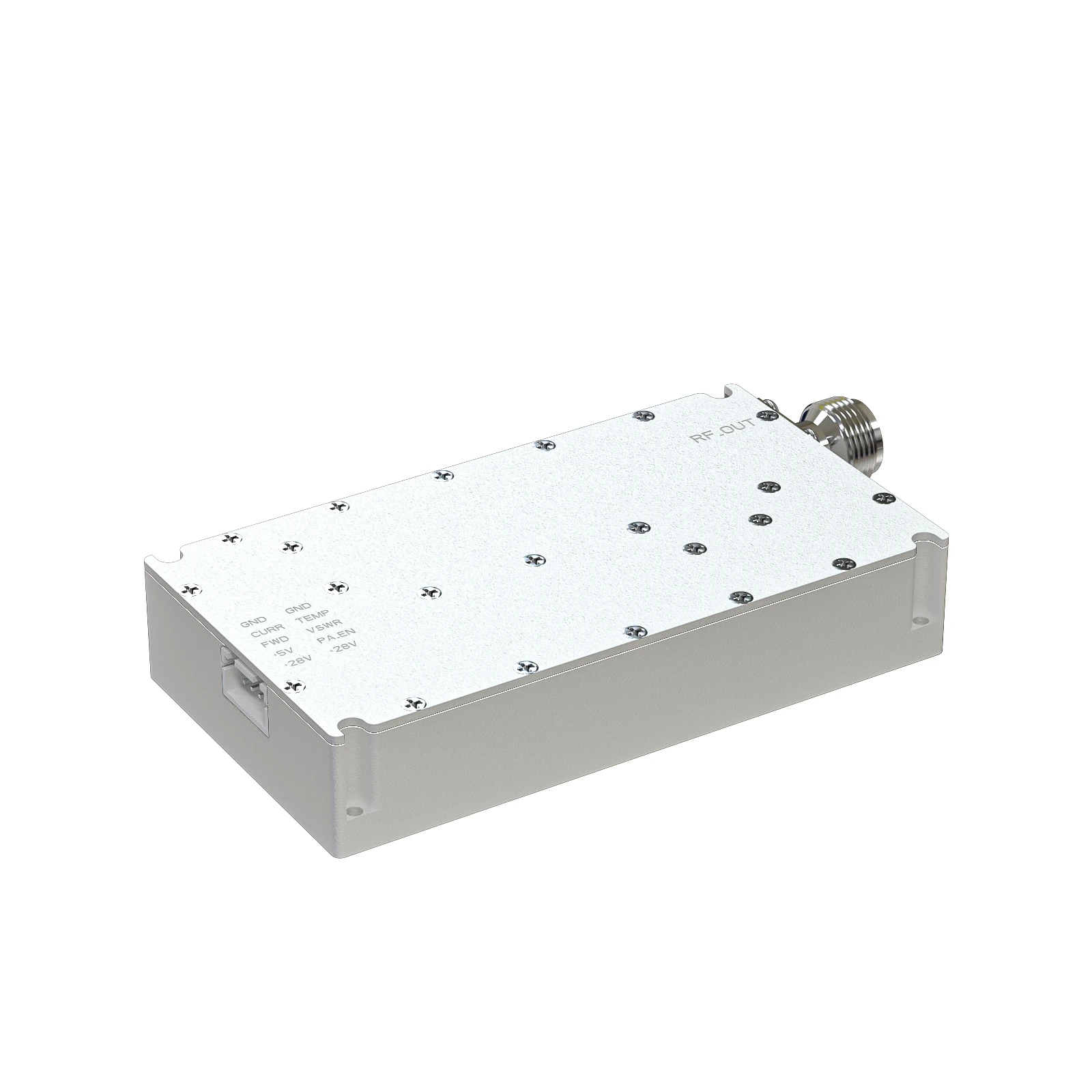

DC INTERFACE CONNECTOR – [Hybrid D-Sub 10-Pin, Male]

Pin#	Description	Specifications
1	GND	Ground
2	TEMP	Analog voltage relative to Module’s Temperature@10mV/°C
3	VSWR	Voltage standing wave alarm
4	PA_EN	Amplifier Enable:TTL Logic High(3.3V/ON、0V/OFF)
5	+28	+28VDC
6	GND	Ground
7	CURR	Analog voltage relative to IDD@100mV per Ampere
8	FWD	Forward power detection@50mV/1dB
9	+5V	External power supply:5V
10	+28V	+28VDC

ダウンロードリソース

Application Scenarios

Customized development of 100～6200MHz 50Watt amplifier with muti-fuction,

unified size, support mass production

Professionally support robust RF operations across the 100～6200 MHz narrowband band with compact, high-gain amplification.

Q1: このアンプの動作周波数範囲はどれくらいですか?

A: 100 MHz ～ 400 MHz で動作します。
Q2: アンプはどれくらいの電力を出力しますか?

A: 最大 50 ワットの RF 出力を提供します。
Q3: アンプの設計にはどのような技術が使用されていますか?

A: このモジュールは、高性能の窒化ガリウム (GaN) ソリッドステートテクノロジーを採用しています。
Q4: このアンプの一般的な使用例は何ですか?

A: 軍事通信、RF 妨害、信号テスト、緊急放送システムに広く使用されています。
Q5: 保護機能は組み込まれていますか?

A: はい、モジュールには過熱、過電圧、高 VSWR 状態に対する保護機能が備わっています。
