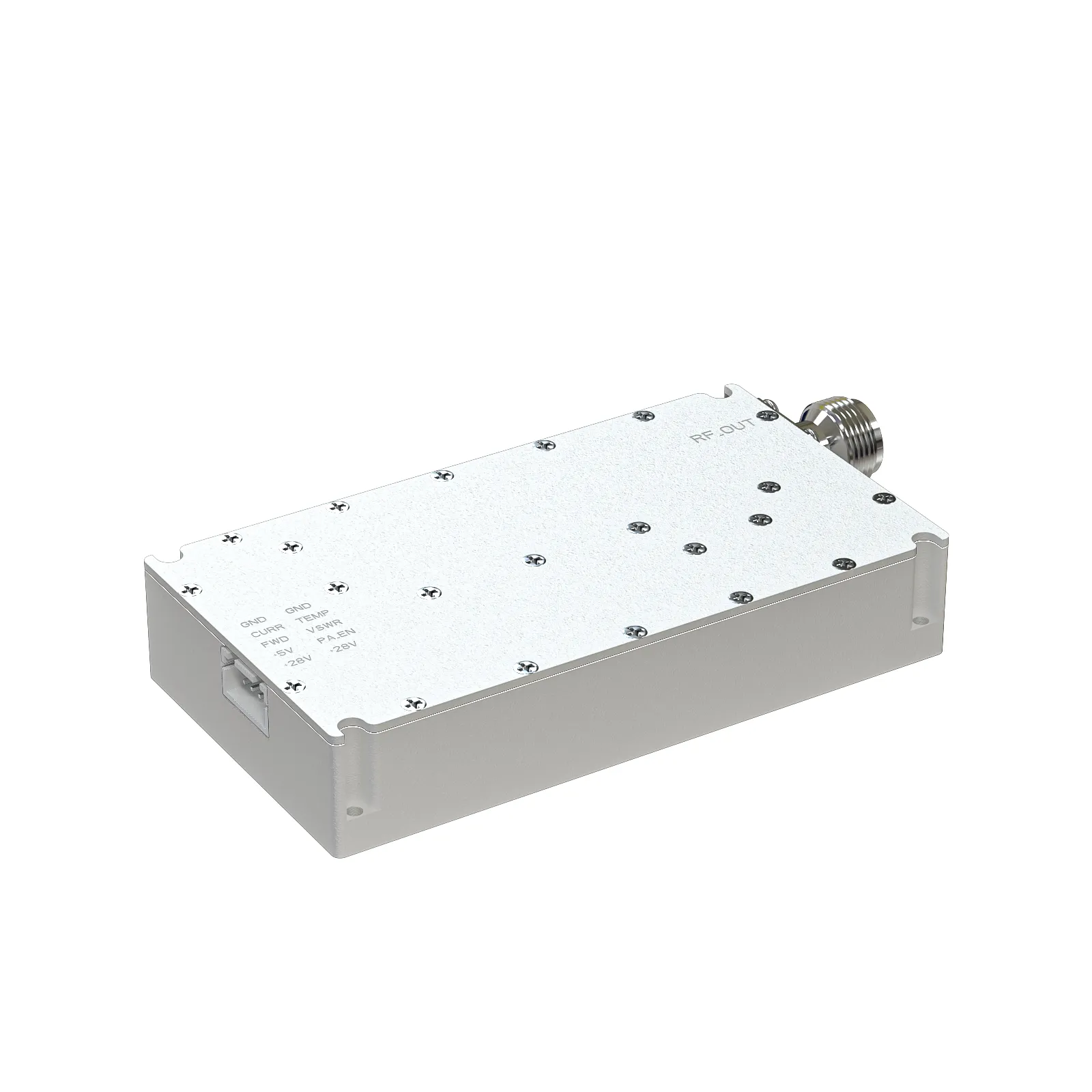

100～6200MHz 50w Function with VSWR、Detection、TEMP

매개변수

단위

최소

유형

맥스

상징

작동 주파수 range

MHz

100

-

6000

F_O

작동 대역폭

MHz

-

150

-

흑백

Peak Output Power @CW Signal

W

-

50

-

공과대학수학능력시험(PSAT)

입력 전력

데시엠

-

-

-

핀

Maximum Input Power @Without Damage

데시엠

-

-

핀, 맥스

Power Gain @Input Power 0dBm

데시벨

-

47±3

-

G_P

Gain Flatness @Input Power 0dBm

데시벨

-

-

±1

∆G_P

능률

%

50

52

55

에프에프

Harmonics 1 to N @Output Power 50W

데시비씨

12

13

15

H_N

스퓨리어스 레벨

데시비씨

60

-

-

박차

입력 VSWR

데시벨

-

-

-

VSWR

출력 VSWR

데시벨

-

-

2:1

VSWR

작동 전압

V

24

28

32

VDC

Current Consumption @Output Power50W

A

-

3.5

-

IDC

Pin#

Description

Specifications

1

GND

Ground

2

TEMP

Analog voltage relative to Module’s Temperature@10mV/°C

3

VSWR

Voltage standing wave alarm

4

PA_EN

Amplifier Enable:TTL Logic High(3.3V/ON、0V/OFF)

5

+28

+28VDC

6

GND

  Ground

7

CURR

Analog voltage relative to IDD@100mV per Ampere

8

FWD

Forward power detection@50mV/1dB

9

+5V

External power supply:5V

10

+28V

+28VDC
